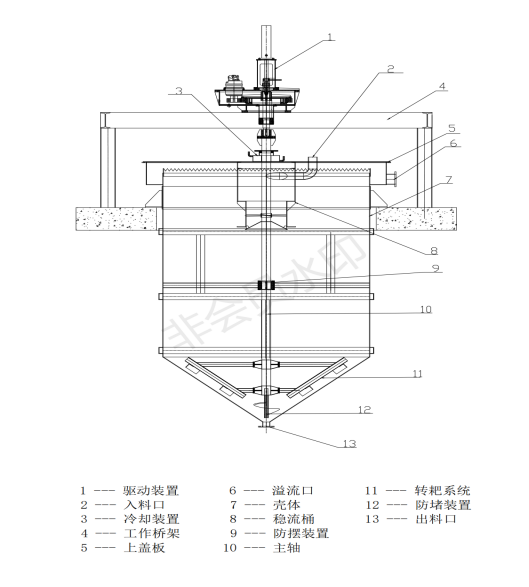

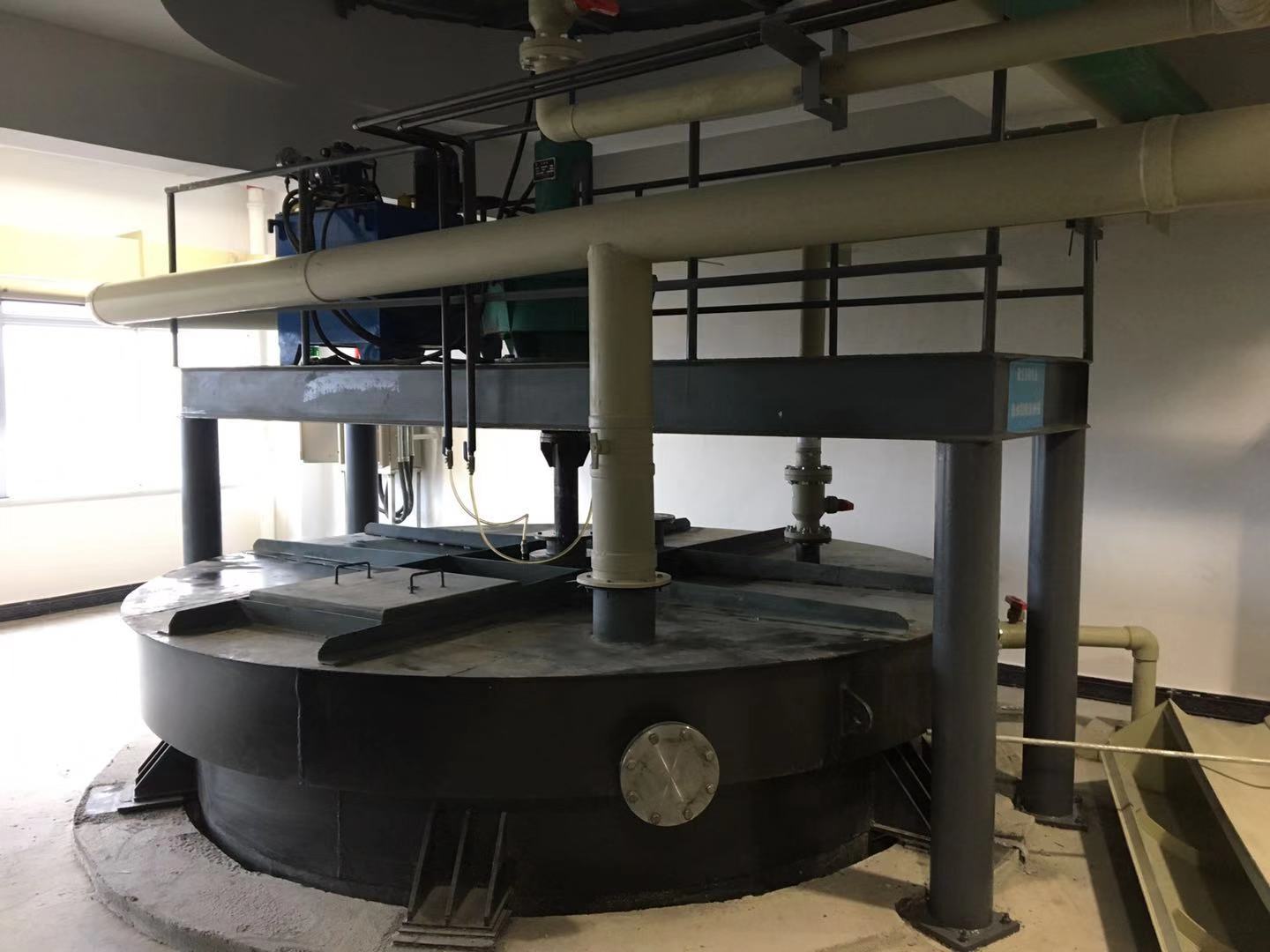

SNY型浓密机主要由桥架、驱动装置、进料装置、转耙系统、电控装置等组成。
1、桥架安装在钢支架立柱上，桥架是操作人员进入浓密机的通道，也是机器承受全部重量的部件。
2、稳流筒安装在桥架下面，进料管与稳流筒相连，物料通过进料管切线流入稳流筒后，进入浓缩池内部。
3、传动轴、耙架与传动装置的主轴组装在一起，当传动装置的主轴转动时，耙架随之转动，耙架下部的耙齿将沉淀的物料刮向浓缩池中 央，由底流泵排出。当提耙油缸的活塞上升或下降时，耙架也随之上升或下降。
4、SNY浓密机采用液压马达减速机驱动，由传动齿轮驱动外齿圈的回转支承，通过传动毂带动传动轴运行，带动转耙组件旋转刮泥，耙架下部的耙齿将沉降后的物料刮向浓缩池中 央，由排泥口排出。
5、液压站为驱动装置提供动力，液压站的油泵为变量泵，通过调节油泵的排油量，可改变耗架的转速，以达到效果。当沉降到浓缩池底部的物料增多，床层增厚时，耙架的工作阻力也随之加大，当工作阻力增加到4MPa时，压力继电器、延时继电器、电磁阀动作，切断液压马达的油路，此时主轴停止转动，提把油缸带动耙架向上提升，延时约3～5s钟后，电磁阀再次动作，恢复向液压马达供油，主轴又开始转动工作。当耙架提升后，工作阻力随之减小；若减小到4MPa以下时，则不再提耙，耙架停留在此高度上旋转工作，耗齿将物料利向池中 央，随着工作阻力逐步减小，耙架靠自身的重量逐步下降到正常工作位置。当工作阻力再次增加到设定值时，耙架再次被提升，重复以上动作，从而达到自动提把、降耙的目的。
6、当耙架的工作阻力不断增加，提耙油缸的活塞上升接近上 限行程时，行程开关动作，切断电源，整机停止运行。此时，应排除故障后，再手动恢复开机。
